طباعة الشاشة هي أكثر من مجرد تي شيرت! الكشف عن عملية طباعة الشاشة لثنائي الفينيل متعدد الكلور الإلكتروني.

في صناعة الإلكترونيات، تسمى طباعة الشاشة "طباعة الشاشة الدقيقة"، وهي ليست بنفس صعوبة الطباعة على الملابس أو التغليف. عندما تتلقى آلات طباعة الشاشة Taoxing الطلبات من عملاء الأجهزة الإلكترونية، فإن المجالات الثلاثة الأكثر شيوعًا التي نواجهها هي قناع لحام PCB، وطباعة الأحرف، وطباعة المعجون الموصل.

أولا، دعونا نتحدث عن قناع اللحام (الزيت الأخضر). وهو يغطي المنطقة غير القابلة للحام، ويترك فقط وسادات اللحام مكشوفة. تكمن الصعوبة في الدقة - غالبًا ما يكون عرض الخط والتباعد 0.1 مم، ويجب أن يكون الاستنسل مصنوعًا من بوليستر شبكي عالي ( 200-300 شبكة)، ويجب أن تكون الممسحة صلابة 70-75 درجة ، ويجب الضغط على تباعد الشبكة إلى 1-2 مم ، وإلا فإن الأسلاك الرفيعة تكون عرضة للكسر وقصر الدوائر.

تبدو طباعة الأحرف (النص الأبيض والأصفر) بسيطة، ولكنها في الواقع تختبر المحاذاة أكثر من غيرها. الخطأ صغير للغاية عند تكديس مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات. يجب فحص القطعة الأولى بفتحات المحاذاة وعدسة مكبرة. تشير الأحرف غير الواضحة أو الحدود المكسورة إلى عدم ضبط تباعد الشاشة أو الضغط بشكل صحيح.

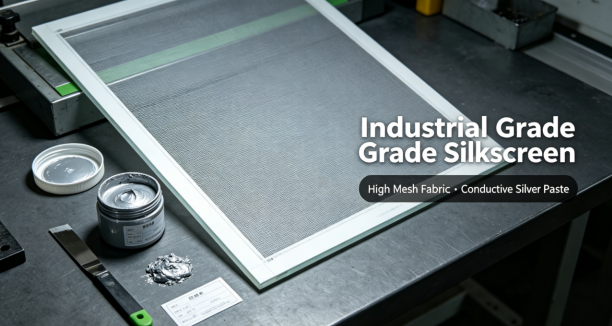

الأكثر تطلبًا هي معجون الفضة الموصل ومعجون الكربون. لطباعة مقاومات مستقرة باستخدام هذه، يجب أن تكون لزوجة العجينة وضغط الكشط ودرجة حرارة المعالجة مثالية، ويجب قياس مقاومة الورقة بعد الطباعة. يتعثر العديد من المبتدئين بسبب عدم كفاية المعالجة - فهي تبدو جافة، لكن قيمة المقاومة تتقلب بشكل كبير عند قياسها.

لا تتعلق طباعة الشاشة باستخدام ثنائي الفينيل متعدد الكلور بالملمس ، بل تتعلق بالمعلمات القياسية: يجب قفل الاستنسل واللصق ودرجة الحرارة والضغط لمنع فشل إنتاج الدُفعات.
